ALL BALLS Opravná sada karburátora Harley-Davidson XL 1200R, XL 883

ALL BALLS 26-1761 – Opravná sada karburátora

ALL BALLS 26-1761 je opravná sada karburátora pre uvedené verzie Harley-Davidson Sportster. Obsahuje dávkovaciu ihlu, plavákový ventil, šesť trysiek, tesnenia a diely akceleračnej pumpy.

Konštrukcia a použitie

Dávkovacia ihla, trysky a nastavenie zmesi ovplyvňujú prívod paliva v rôznych polohách plynu. Plavákový ventil zasa udržiava správnu hladinu v komore. Opotrebovanie alebo nečistoty v týchto miestach sa môžu prejaviť zlým štartovaním, pretekaním či nepravidelnou odozvou motora.

Membrána a kryt akceleračnej pumpy umožňujú obnoviť aj časť karburátora, ktorá pri pridaní plynu dodáva dodatočné palivo. Pri poškodení membrány alebo zanesení kanálikov môže byť reakcia motora pri otvorení plynu nepravidelná.

Táto sada obsahuje jeden O-krúžok plavákovej komory a ďalších päť O-krúžkov rôznych veľkostí. Rozpis upevňovacieho materiálu zahŕňa skrutky M4 × 0,70 v dĺžkach 14, 10 a 4 mm.

Osadenie tejto sady zahŕňa tryska #185, tryska #190, tryska #180, tryska #45, tryska #48, tryska #42. Z dodaných označení sa vyberá predpísané osadenie pre konkrétny karburátor. Jednotlivé veľkosti sa nepoužívajú automaticky všetky naraz.

All Balls používa na O-krúžky a gumové tesnenia karburátorových opravných sád materiál NBR, ktorý odoláva pôsobeniu etanolu v palive. Tvarové tesnenie musí zároveň presne dosadnúť do svojej drážky, aby sa pri dotiahnutí krytu nepricviklo.

Osadenie sád All Balls vychádza z amerických verzií modelov. Pri európskej verzii porovnaj typ karburátora a predpísané trysky; zhodný názov motocykla nemusí znamenať totožné osadenie.

All Balls túto sadu v katalógu označuje ako určenú iba na použitie na uzavretej pretekárskej trati.

• Tesniace a dávkovacie súčasti spolu s dielmi akceleračnej pumpy.
• Šesť trysiek s konkrétnymi označeniami v rozpise balenia.
• Gumové tesnenia a O-krúžky z NBR odolného voči etanolu v palive.

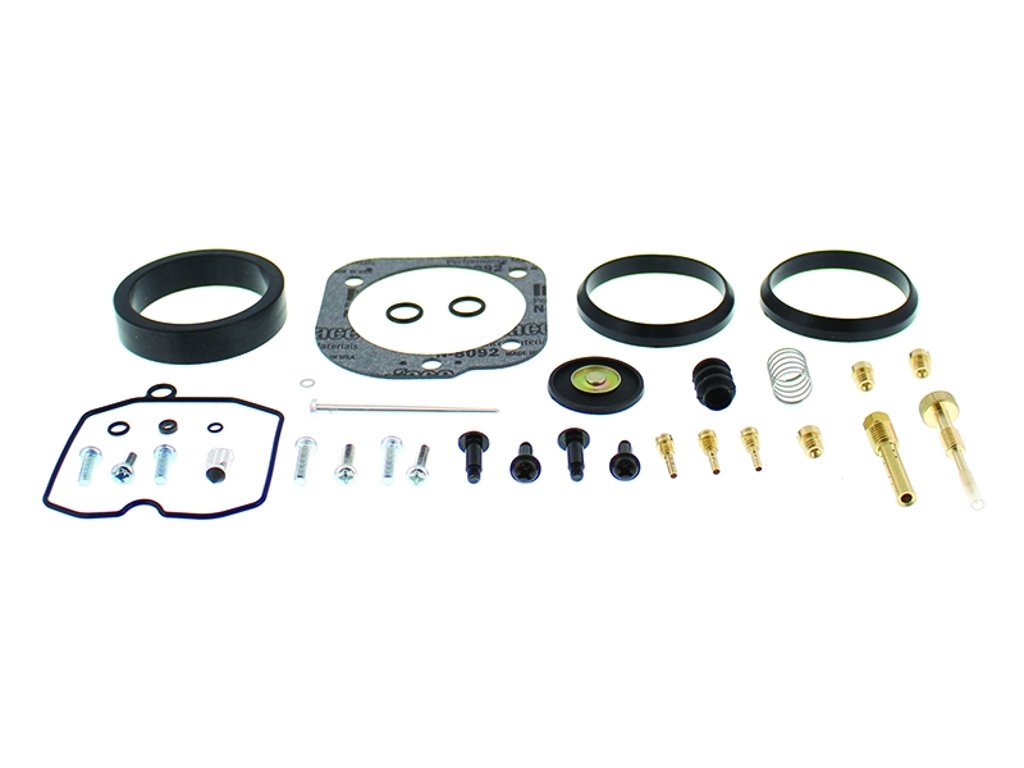

Obsah balenia

• Dávkovacia ihla1 ks
• Pružina1 ks
• Plavákový ventil1 ks
• O-krúžok plavákovej komory1 ks
• Membrána akceleračnej pumpy1 ks
• Kryt akceleračnej pumpy1 ks
• Držiak ihlovej trysky1 ks
• Nastavovacia skrutka1 ks
• Tesnenie1 ks
• Tesniaci krúžok karburátora2 ks
• Tesniaci krúžok1 ks
• Plochá podložka1 ks
• O-krúžok5 ks
• Skrutka s polguľovou hlavou4 ksM4 × 0,70 × 14 mm
• Skrutka s polguľovou hlavou3 ksM4 × 0,70 × 10 mm
• Osadená prírubová skrutka s polguľovou hlavou4 ksM4 × 0,70 × 4 mm
• Tryska1 ksOznačenie #185
• Tryska1 ksOznačenie #190
• Tryska1 ksOznačenie #180
• Tryska1 ksOznačenie #45
• Tryska1 ksOznačenie #48
• Tryska1 ksOznačenie #42

Pri servise

Pred rozobratím si poznač polohu nastavenia a označenia trysiek. Vyčisti kanáliky bez zväčšovania otvorov, skontroluj dosadacie plochy a po zložení nastav hladinu plaváka aj zmes podľa servisných údajov.

Kompatibilita

Medzi aplikácie patria Harley-Davidson XL 883 (2004–2006) a Harley-Davidson XL 883L Low (2005–2006). Modely a jednotlivé ročníky sú uvedené v tabuľke kompatibility.

O značke All Balls Racing

All Balls Racing ponúka opravné sady karburátorov, sýtičov a ďalších častí palivovej sústavy popri ložiskách, tesneniach a dieloch podvozka. Karburátorové sady umožňujú obnoviť opotrebované vnútorné a tesniace diely pri zachovaní použiteľného telesa karburátora.
