ALL BALLS Opravná sada karburátora Yamaha YFM 660 Grizzly '02-'08

ALL BALLS 26-1407 – Opravná sada karburátora

ALL BALLS 26-1407 je opravná sada karburátora pre uvedené aplikácie. Obnovuje dávkovacie a tesniace prvky pri zachovaní použiteľného telesa karburátora.

Konštrukcia a použitie

Dávkovacia ihla, trysky a nastavenie zmesi ovplyvňujú prívod paliva v rôznych polohách plynu. Plavákový ventil zasa udržiava správnu hladinu v komore. Opotrebovanie alebo nečistoty v týchto miestach sa môžu prejaviť zlým štartovaním, pretekaním či nepravidelnou odozvou motora.

Osadenie tejto sady zahŕňa hlavná tryska #153.8, hlavná tryska #60, voľnobežná tryska #40, tryska power jet #55. Čísla trysiek označujú ich konkrétne vyhotovenie; pri montáži sa porovnávajú s predpísaným osadením karburátora.

All Balls používa na O-krúžky a gumové tesnenia karburátorových opravných sád materiál NBR, ktorý odoláva pôsobeniu etanolu v palive. Tvarové tesnenie musí zároveň presne dosadnúť do svojej drážky, aby sa pri dotiahnutí krytu nepricviklo.

Osadenie sád All Balls vychádza z amerických verzií modelov. Pri európskej verzii porovnaj typ karburátora a predpísané trysky; zhodný názov motocykla nemusí znamenať totožné osadenie.

• Dávkovacia ihla: 1 ks.
• Skrutka nastavenia zmesi: 1 ks.

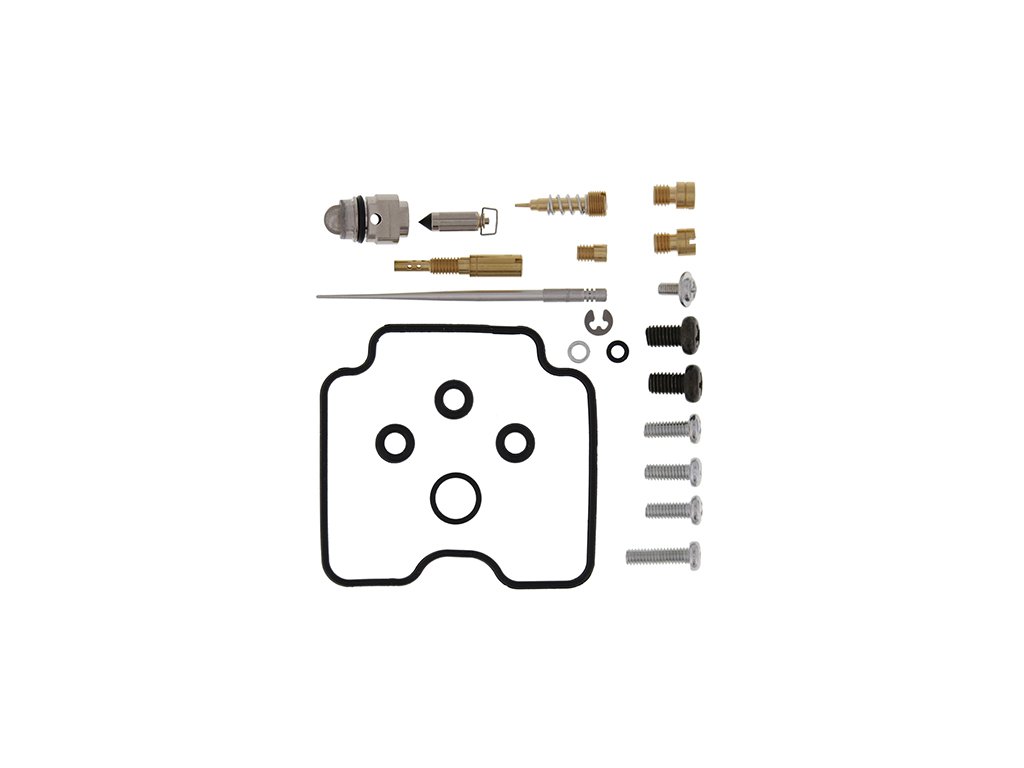

Obsah balenia

• Dávkovacia ihla1 ks
• Skrutka nastavenia zmesi1 ks
• Pružina1 ks
• Zostava ihly a sedla ventilu1 ks
• Plochá podložka1 ks
• O-krúžok5 ks
• Poistka E1 ks
• O-krúžok plavákovej komory1 ks
• Skrutka s polguľovou hlavou1 ksM4 × 0,70 × 14 mm
• Skrutka s polguľovou hlavou3 ksM4 × 0,70 × 10 mm
• Skrutka s polguľovou hlavou2 ksM5 × 0,80 × 8 mm
• Malá skrutka1 ks
• Hlavná tryska1 ksOznačenie #153.8
• Hlavná tryska1 ksOznačenie #60
• Voľnobežná tryska1 ksOznačenie #40
• Tryska Power Jet1 ksOznačenie #55

Pri servise

Pred rozobratím si poznač polohu nastavenia a označenia trysiek. Vyčisti kanáliky bez zväčšovania otvorov, skontroluj dosadacie plochy a po zložení nastav hladinu plaváka aj zmes podľa servisných údajov.

Kompatibilita

Medzi aplikácie patria Yamaha YFM660 Grizzly (2002–2008). Modely a jednotlivé ročníky sú uvedené v tabuľke kompatibility.

O značke All Balls Racing

All Balls Racing sa špecializuje na ložiskové a tesniace sady, uloženia podvozka a opravné diely pre motocykle, ATV a UTV. Sady skladá pre konkrétne aplikácie, aby pri servise spolu zodpovedali ložiská, tesnenia a ďalšie potrebné súčasti.
