PROX Ojnica KTM Excr 530 '08-'11

ProX 03.6528 – ojničná sada 4T

Ojničná sada ProX 03.6528 na opravu kľukového mechanizmu štvortaktného motora, napríklad KTM 530 EXC-R. Kovaná oceľová ojnica má rozteč osí 120,8 mm.

Konštrukcia a použitie

Pri oprave kľukového hriadeľa rieši táto sada opotrebovanie ojnice a jej uloženia. Rozteč 120,8 mm je vzdialenosť medzi osou piestneho a spodného ojničného čapu; spolu s priemermi oboch očiek určuje konkrétne vyhotovenie dielu.

Ojnica je z ocele a vzniká dvojitým kovaním v zápustke určenej pre daný diel. Pri kovaní sa usporiada štruktúra materiálu v smere tvaru ojnice, ktorá pri každej otáčke prenáša striedavé tlakové a ťahové zaťaženie medzi piestom a kľukovým hriadeľom.

Sada je určená na repas rozoberateľného kľukového hriadeľa. Pri oprave treba posúdiť aj dosadacie plochy v kľukových ramenách: nová ojnica nenahrádza kontrolu pevnosti uloženia spodného čapu a hádzavosti celej zostavy.

Povrch tohto výkovku je upravený omieľaním. Tento výrobný krok zjemňuje povrchové nerovnosti a prechody na ojnici, ktorá je počas chodu motora opakovane namáhaná.

• Konkrétne vyhotovenie ProX 03.6528 s roztečou osí 120,8 mm.
• Oceľový výkovok pre opakované zaťaženie kľukového mechanizmu.
• Ojničné ložisko a ojnica v jednej sade.

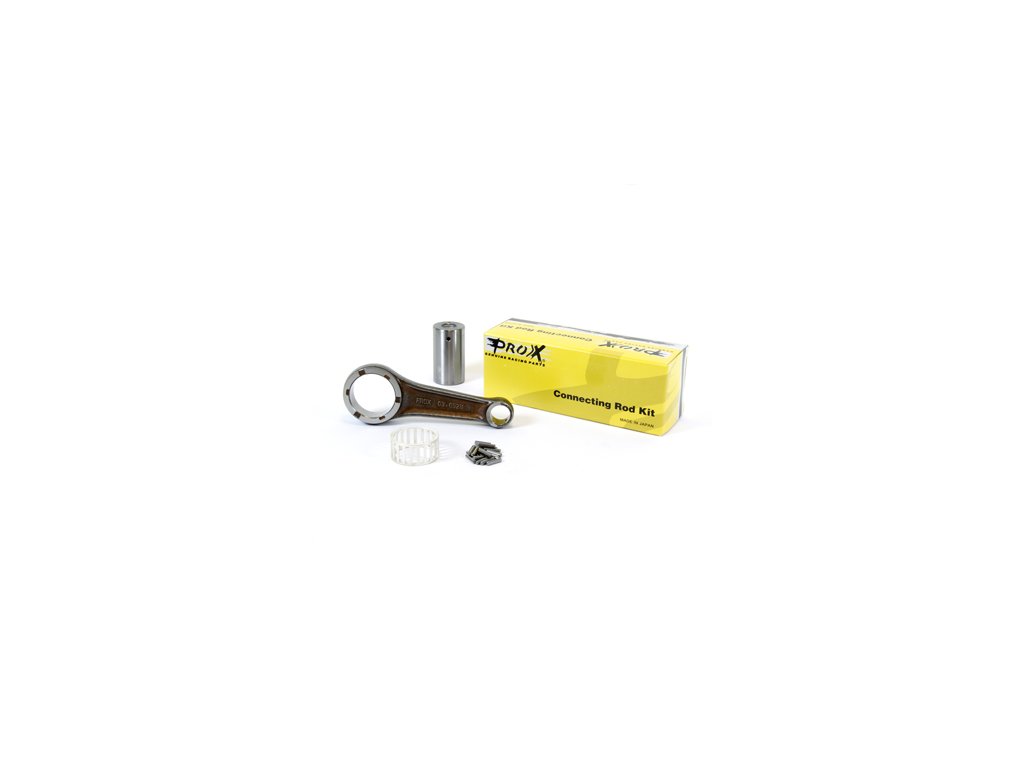

Obsah balenia

• Oceľová kovaná ojnica ProX 03.65281 ksRozteč osí 120,8 mm
• Spodný ojničný čap1 ksØ 35 mm × dĺžka 62,7 mm
• Spodné ojničné ložisko1 ks

Balenie je určené na výmenu jednej ojnice.

Pri servise

Výmenu ojnice spoj s kontrolou hlavných ložísk, tesnení a hádzavosti kľukového hriadeľa. Rozlisovanie, zalisovanie čapu a vycentrovanie zostavy vyžaduje príslušné vybavenie; montážne vôle a uťahovacie momenty ber zo servisných údajov konkrétneho motora.

Kompatibilita

Porovnaj značku, celé označenie modelu, modelový rok a upresnenie.

O značke ProX Racing Parts

ProX Racing Parts vyrába náhradné diely pre opravy motocyklov, štvorkoliek a ďalších motorových strojov. V ponuke má piesty, ojničné sady, spojkové diely, ložiská aj tesnenia. Pri ojničných sadách stavia na dvojito kovaných oceľových ojniciach a rozmeroch pre konkrétne sériové motory.
