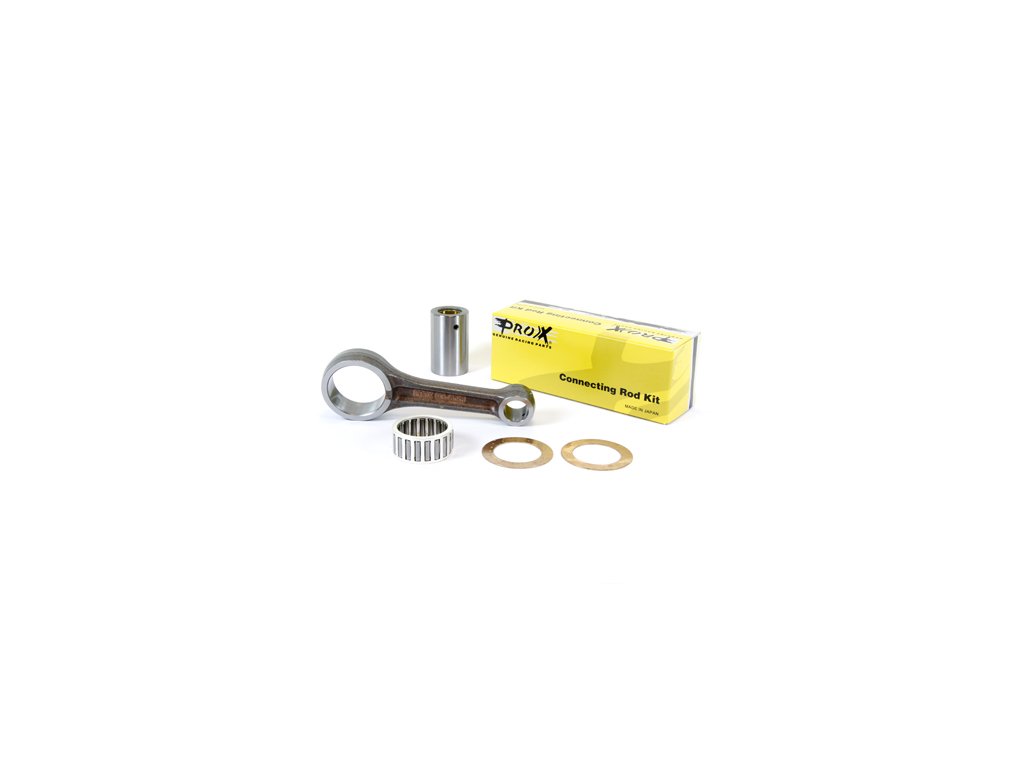

PROX Ojnica KTM LC4 620/640 '94-'07, KTM LC4 400 '98-'01
Kód: 03.6519
Podrobný popis
ProX 03.6519 – ojničná sada 4T
Ojničná sada ProX 03.6519 na opravu kľukového mechanizmu štvortaktného motora, napríklad KTM 400 LC4. Kovaná oceľová ojnica má rozteč osí 141,5 mm.
Konštrukcia a použitie
Pri oprave kľukového hriadeľa rieši táto sada opotrebovanie ojnice a jej uloženia. Rozteč 141,5 mm je vzdialenosť medzi osou piestneho a spodného ojničného čapu; spolu s priemermi oboch očiek určuje konkrétne vyhotovenie dielu.
Ojnica je z ocele a vzniká dvojitým kovaním v zápustke určenej pre daný diel. Pri kovaní sa usporiada štruktúra materiálu v smere tvaru ojnice, ktorá pri každej otáčke prenáša striedavé tlakové a ťahové zaťaženie medzi piestom a kľukovým hriadeľom.
Sada je určená na repas rozoberateľného kľukového hriadeľa. Pri oprave treba posúdiť aj dosadacie plochy v kľukových ramenách: nová ojnica nenahrádza kontrolu pevnosti uloženia spodného čapu a hádzavosti celej zostavy.
Povrch tohto výkovku je upravený omieľaním. Tento výrobný krok zjemňuje povrchové nerovnosti a prechody na ojnici, ktorá je počas chodu motora opakovane namáhaná.
- Konkrétne vyhotovenie ProX 03.6519 s roztečou osí 141,5 mm.
- Oceľový výkovok pre opakované zaťaženie kľukového mechanizmu.
- Ojničné ložisko a ojnica v jednej sade.
Obsah balenia
- Oceľová kovaná ojnica ProX 03.65191 ksRozteč osí 141,5 mm
- Spodný ojničný čap1 ksØ 40 mm × dĺžka 65 mm
- Spodné ojničné ložisko1 ks
- Axiálne podložky40 × 60 × 1 mm
Balenie je určené na výmenu jednej ojnice.
Pri servise
Výmenu ojnice spoj s kontrolou hlavných ložísk, tesnení a hádzavosti kľukového hriadeľa. Rozlisovanie, zalisovanie čapu a vycentrovanie zostavy vyžaduje príslušné vybavenie; montážne vôle a uťahovacie momenty ber zo servisných údajov konkrétneho motora.
Kompatibilita
Porovnaj značku, celé označenie modelu, modelový rok a upresnenie.
| Značka | Model | Modelové roky | Upresnenie |
|---|---|---|---|
| KTM | 400 LC4 | 1998, 1999, 2000, 2001 | Ojničná sada |
| KTM | 620 LC4 | 1994, 1995, 1996, 1997 | Ojničná sada |
| KTM | 620 SC | 1998, 1999, 2000, 2001 | Ojničná sada |
| KTM | 625 SXC | 2002, 2003, 2004, 2005, 2006, 2007 | Ojničná sada |
| KTM | 640 LC4 | 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 | Ojničná sada |
V tomto zozname sa nenašla zhoda pre zadaný model alebo rok.
O značke ProX Racing Parts
ProX Racing Parts vyrába náhradné diely pre opravy motocyklov, štvorkoliek a ďalších motorových strojov. V ponuke má piesty, ojničné sady, spojkové diely, ložiská aj tesnenia. Pri ojničných sadách stavia na dvojito kovaných oceľových ojniciach a rozmeroch pre konkrétne sériové motory.
Dodatočné parametre
| Kategória: | Kľukové hriadele a ojnice |
|---|---|
| Hmotnosť: | 0.85 kg |
| EAN: | 03.6519 |
| Katalógové číslo výrobcu: | 03.6519 |
| Typ motora: | 4T |
| Materiál ojnice: | Dvojito kovaná oceľ |
| Uloženie veľkého oka: | Ihlové ložisko |
| Rozteč osí ojnice: | 141,5 mm |
| Priemer malého oka: | 22 mm |
| Priemer veľkého oka: | 50 mm |
| Šírka malého oka: | 22,9 mm |
| Šírka veľkého oka: | 22,9 mm |
| Celková dĺžka ojnice: | 190,9 mm |
| Spodný čap – priemer × dĺžka: | 40 × 65 mm |
| Axiálne podložky – rozmery: | 40 × 60 × 1 mm |
