PROX Ojnica KTM SX 125 '98-'15; EXC 125 '98-'15, SX 144/150,08-,15, Husaberg 125 Beta RR 125 '18-'22
Kód: 03.6220
Podrobný popis
ProX 03.6220 – ojničná sada 2T
Ojničná sada ProX 03.6220 na opravu kľukového mechanizmu dvojtaktného motora, napríklad Beta RR 125 ENDURO 2T. Kovaná oceľová ojnica má rozteč osí 110 mm.
Konštrukcia a použitie
Pri oprave kľukového hriadeľa rieši táto sada opotrebovanie ojnice a jej uloženia. Rozteč 110 mm je vzdialenosť medzi osou piestneho a spodného ojničného čapu; spolu s priemermi oboch očiek určuje konkrétne vyhotovenie dielu.
Ojnica je z ocele a vzniká dvojitým kovaním v zápustke určenej pre daný diel. Pri kovaní sa usporiada štruktúra materiálu v smere tvaru ojnice, ktorá pri každej otáčke prenáša striedavé tlakové a ťahové zaťaženie medzi piestom a kľukovým hriadeľom.
V dvojtaktnom motore treba pri kontrole ojnice skontrolovať aj ihlové ložisko piestneho čapu. Opotrebované horné uloženie môže zostať zdrojom vôle aj po oprave spodného oka; sada preto zahŕňa aj toto uloženie.
Povrch tohto výkovku je upravený omieľaním. Tento výrobný krok zjemňuje povrchové nerovnosti a prechody na ojnici, ktorá je počas chodu motora opakovane namáhaná.
- Konkrétne vyhotovenie ProX 03.6220 s roztečou osí 110 mm.
- Oceľový výkovok pre opakované zaťaženie kľukového mechanizmu.
- Ojničné ložisko a ojnica v jednej sade.

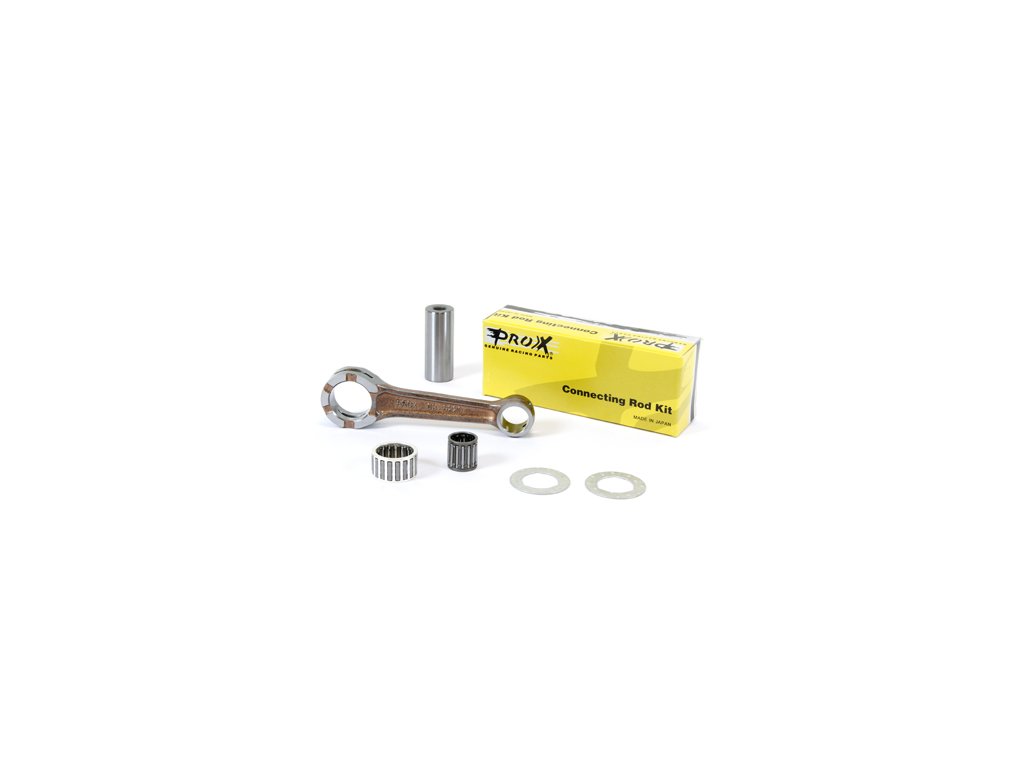

Obsah balenia
- Oceľová kovaná ojnica ProX 03.62201 ksRozteč osí 110 mm
- Spodný ojničný čap1 ksØ 22 mm × dĺžka 54,9 mm
- Spodné ojničné ložisko1 ks
- Ihlové ložisko piestneho čapu1 ks
- Axiálne podložky22 × 37 × 1 mm
Balenie je určené na výmenu jednej ojnice.
Pri servise
Výmenu ojnice spoj s kontrolou hlavných ložísk, tesnení a hádzavosti kľukového hriadeľa. Rozlisovanie, zalisovanie čapu a vycentrovanie zostavy vyžaduje príslušné vybavenie; montážne vôle a uťahovacie momenty ber zo servisných údajov konkrétneho motora. Pri dvojtakte skontroluj aj mazanie piestneho čapu a tesnosť kľukovej skrine.
Kompatibilita
Porovnaj značku, celé označenie modelu, modelový rok a upresnenie.
| Značka | Model | Modelové roky | Upresnenie |
|---|---|---|---|
| Beta | RR 125 ENDURO 2T | 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026 | Ojničná sada |
| Husaberg | TE 125 | 2012, 2013, 2014 | Ojničná sada |
| Husqvarna | TC 125 | 2014, 2015 | Ojničná sada; motor KTM |
| Husqvarna | TE 125 | 2014, 2015, 2016 | Ojničná sada; motor KTM |
| KTM | 125 EXC | 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 | Ojničná sada |
| KTM | 125 SX | 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 | Ojničná sada |
| KTM | 144 SX | 2008 | Ojničná sada |
| KTM | 150 SX | 2009, 2010, 2011, 2012, 2013, 2014, 2015 | Ojničná sada |
Zobraziť všetku kompatibilitu (9)Zobraziť menej
| Značka | Model | Modelové roky | Upresnenie |
|---|---|---|---|
| KTM | 150 XC | 2010, 2011, 2012, 2013, 2014 | Ojničná sada |
V tomto zozname sa nenašla zhoda pre zadaný model alebo rok.
O značke ProX Racing Parts
ProX Racing Parts vyrába náhradné diely pre opravy motocyklov, štvorkoliek a ďalších motorových strojov. V ponuke má piesty, ojničné sady, spojkové diely, ložiská aj tesnenia. Pri ojničných sadách stavia na dvojito kovaných oceľových ojniciach a rozmeroch pre konkrétne sériové motory.
Dodatočné parametre
| Kategória: | Kľukové hriadele a ojnice |
|---|---|
| Hmotnosť: | 0.42 kg |
| EAN: | 03.6220 |
| Katalógové číslo výrobcu: | 03.6220 |
| Typ motora: | 2T |
| Materiál ojnice: | Dvojito kovaná oceľ |
| Uloženie veľkého oka: | Ihlové ložisko |
| Rozteč osí ojnice: | 110 mm |
| Priemer malého oka: | 19 mm |
| Priemer veľkého oka: | 28 mm |
| Šírka malého oka: | 16 mm |
| Šírka veľkého oka: | 16 mm |
| Celková dĺžka ojnice: | 142 mm |
| Spodný čap – priemer × dĺžka: | 22 × 54,9 mm |
| Axiálne podložky – rozmery: | 22 × 37 × 1 mm |
