PROX Ojnica KTM SXF 250 '13-'15, EXCF 250 '14-'16

ProX 03.6333 – ojničná sada 4T

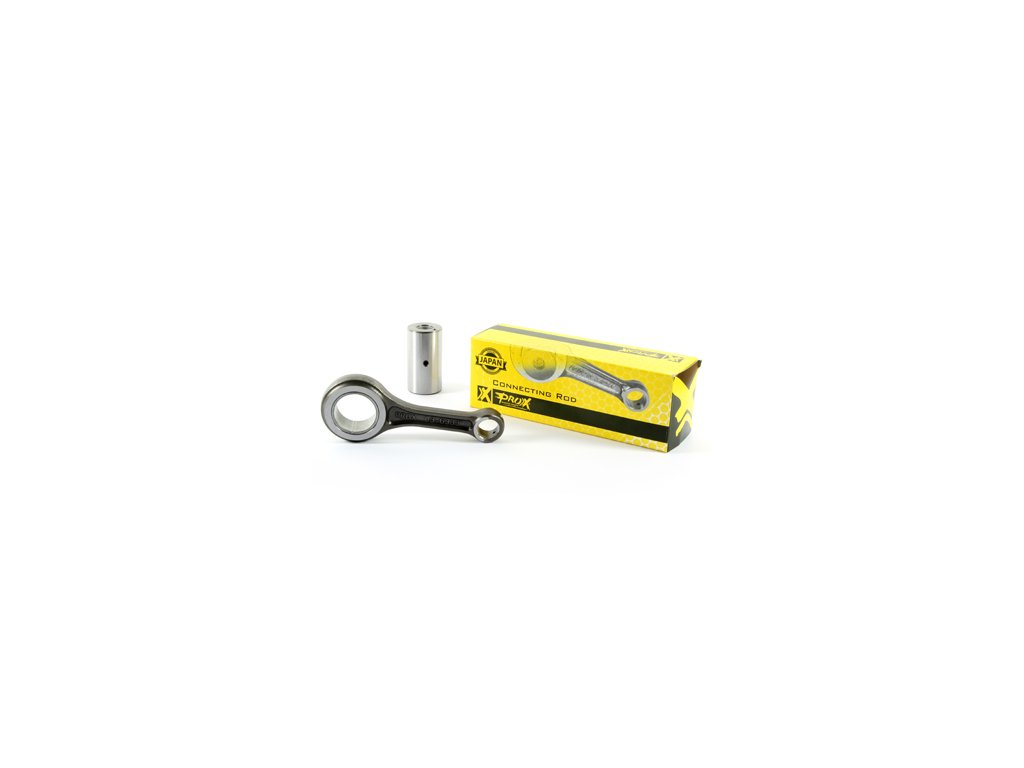

Ojničná sada ProX 03.6333 na opravu kľukového mechanizmu štvortaktného motora, napríklad KTM 250 EXC-F. Kovaná oceľová ojnica má rozteč osí 98 mm a klzné uloženie veľkého oka.

Konštrukcia a použitie

Pri oprave kľukového hriadeľa rieši táto sada opotrebovanie ojnice a jej uloženia. Rozteč 98 mm je vzdialenosť medzi osou piestneho a spodného ojničného čapu; spolu s priemermi oboch očiek určuje konkrétne vyhotovenie dielu.

Ojnica je z ocele a vzniká dvojitým kovaním v zápustke určenej pre daný diel. Pri kovaní sa usporiada štruktúra materiálu v smere tvaru ojnice, ktorá pri každej otáčke prenáša striedavé tlakové a ťahové zaťaženie medzi piestom a kľukovým hriadeľom.

Veľké oko používa klzné ložiskové panvy. Spodný čap v nich pracuje na olejovom filme, preto pri oprave záleží aj na čistých olejových kanáloch a správnej vôli uloženia. Ide o vyhotovenie pre motor pôvodne vybavený týmto typom ložiska.

Malé oko má tvar Snakehead. Jeho vonkajšia šírka a šírka vnútorného uloženia sa líšia, preto sa pri porovnávaní so starou ojnicou nespoliehaj len na jednu nameranú šírku.

• Konkrétne vyhotovenie ProX 03.6333 s roztečou osí 98 mm.
• Oceľový výkovok pre opakované zaťaženie kľukového mechanizmu.
• Klzné uloženie s ložiskovými panvami.

Obsah balenia

• Oceľová kovaná ojnica ProX 03.63331 ksRozteč osí 98 mm
• Spodný ojničný čap1 ksØ 30 mm × dĺžka 56 mm
• Klzné ložiskové panvy veľkého oka1 súprava

Balenie je určené na výmenu jednej ojnice.

Pri servise

Výmenu ojnice spoj s kontrolou hlavných ložísk, tesnení a hádzavosti kľukového hriadeľa. Rozlisovanie, zalisovanie čapu a vycentrovanie zostavy vyžaduje príslušné vybavenie; montážne vôle a uťahovacie momenty ber zo servisných údajov konkrétneho motora. Pred prvým štartom zabezpeč namazanie klzného uloženia a priechodnosť jeho prívodu oleja.

Kompatibilita

Porovnaj značku, celé označenie modelu, modelový rok a upresnenie.

O značke ProX Racing Parts

ProX Racing Parts vyrába náhradné diely pre opravy motocyklov, štvorkoliek a ďalších motorových strojov. V ponuke má piesty, ojničné sady, spojkové diely, ložiská aj tesnenia. Pri ojničných sadách stavia na dvojito kovaných oceľových ojniciach a rozmeroch pre konkrétne sériové motory.
