PROX Ojničná sada Suzuki Ad 50L Address

ProX 03.3003 – ojničná sada 2T

Ojničná sada ProX 03.3003 na opravu kľukového mechanizmu dvojtaktného motora, napríklad Suzuki AD 50 L / Address 50. Kovaná oceľová ojnica má rozteč osí 75 mm.

Konštrukcia a použitie

Pri oprave kľukového hriadeľa rieši táto sada opotrebovanie ojnice a jej uloženia. Rozteč 75 mm je vzdialenosť medzi osou piestneho a spodného ojničného čapu; spolu s priemermi oboch očiek určuje konkrétne vyhotovenie dielu.

Ojnica je z ocele a vzniká dvojitým kovaním v zápustke určenej pre daný diel. Pri kovaní sa usporiada štruktúra materiálu v smere tvaru ojnice, ktorá pri každej otáčke prenáša striedavé tlakové a ťahové zaťaženie medzi piestom a kľukovým hriadeľom.

V dvojtaktnom motore treba pri kontrole ojnice skontrolovať aj ihlové ložisko piestneho čapu. Opotrebované horné uloženie môže zostať zdrojom vôle aj po oprave spodného oka; sada preto zahŕňa aj toto uloženie.

Kompaktné vyhotovenie pre Suzuki AD 50 L / Address 50 má rozteč osí 75 mm. Od podobných skútrových ojníc ho odlišuje aj spodný čap 16 × 33,5 mm; pri porovnaní dielov kontroluj tieto rozmery spolu s kódom 03.3003.

• Konkrétne vyhotovenie ProX 03.3003 s roztečou osí 75 mm.
• Oceľový výkovok pre opakované zaťaženie kľukového mechanizmu.
• Ojničné ložisko a ojnica v jednej sade.

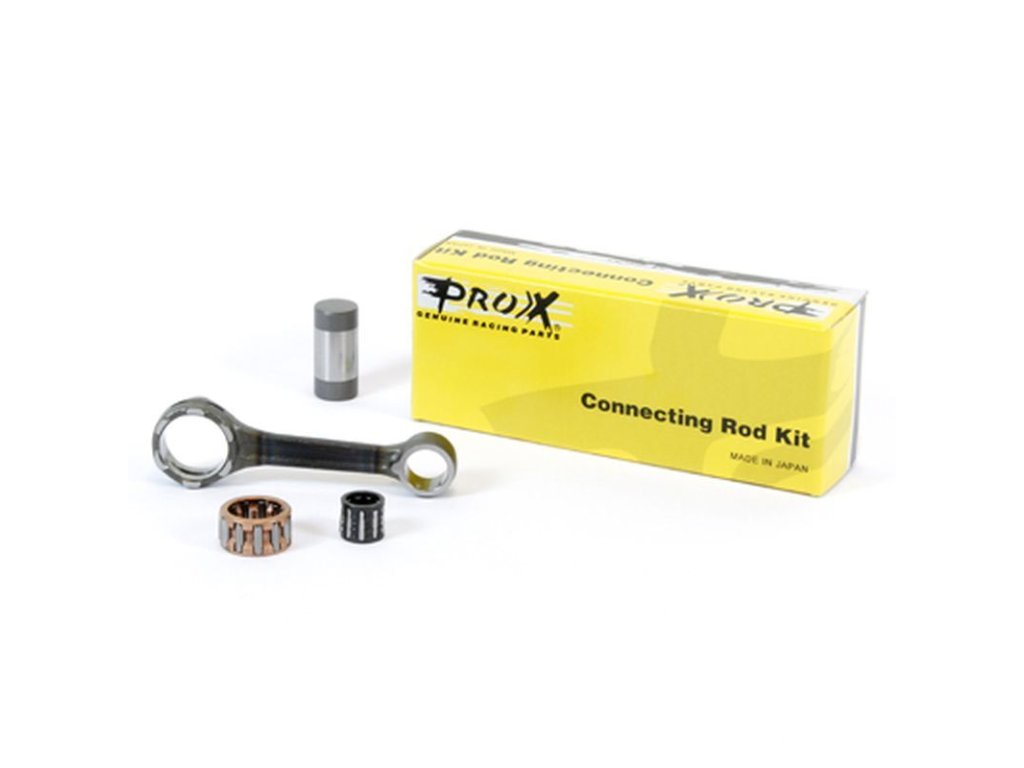

Obsah balenia

• Oceľová kovaná ojnica ProX 03.30031 ksRozteč osí 75 mm
• Spodný ojničný čap1 ksØ 16 mm × dĺžka 33,5 mm
• Spodné ojničné ložisko1 ks
• Ihlové ložisko piestneho čapu1 ks

Balenie je určené na výmenu jednej ojnice.

Pri servise

Výmenu ojnice spoj s kontrolou hlavných ložísk, tesnení a hádzavosti kľukového hriadeľa. Rozlisovanie, zalisovanie čapu a vycentrovanie zostavy vyžaduje príslušné vybavenie; montážne vôle a uťahovacie momenty ber zo servisných údajov konkrétneho motora. Pri dvojtakte skontroluj aj mazanie piestneho čapu a tesnosť kľukovej skrine.

Kompatibilita

Porovnaj značku, celé označenie modelu, modelový rok a upresnenie. Pomlčka označuje model, pri ktorom katalóg neuvádza ročníky.

O značke ProX Racing Parts

ProX Racing Parts vyrába náhradné diely pre opravy motocyklov, štvorkoliek a ďalších motorových strojov. V ponuke má piesty, ojničné sady, spojkové diely, ložiská aj tesnenia. Pri ojničných sadách stavia na dvojito kovaných oceľových ojniciach a rozmeroch pre konkrétne sériové motory.
