PROX Ojničná sada Yamaha YFS 200 Blaster '88-'06, DT 200
Kód: 03.2310F
Súvisiaci tovar
Podrobný popis
ProX 03.2310F – ojničná sada 2T
Ojničná sada ProX 03.2310F na opravu kľukového mechanizmu dvojtaktného motora, napríklad Yamaha DT 200 R. Kovaná oceľová ojnica má rozteč osí 110 mm.
Konštrukcia a použitie
Pri oprave kľukového hriadeľa rieši táto sada opotrebovanie ojnice a jej uloženia. Rozteč 110 mm je vzdialenosť medzi osou piestneho a spodného ojničného čapu; spolu s priemermi oboch očiek určuje konkrétne vyhotovenie dielu.
Ojnica je z ocele a vzniká dvojitým kovaním v zápustke určenej pre daný diel. Pri kovaní sa usporiada štruktúra materiálu v smere tvaru ojnice, ktorá pri každej otáčke prenáša striedavé tlakové a ťahové zaťaženie medzi piestom a kľukovým hriadeľom.
Spodné ložisko má vyhotovenie Flat Big-End Cage s plochou klietkou. Pri objednávaní náhradných dielov zachovaj tento typ klietky aj presné katalógové číslo sady.
- Konkrétne vyhotovenie ProX 03.2310F s roztečou osí 110 mm.
- Oceľový výkovok pre opakované zaťaženie kľukového mechanizmu.
- Ojničné ložisko a ojnica v jednej sade.

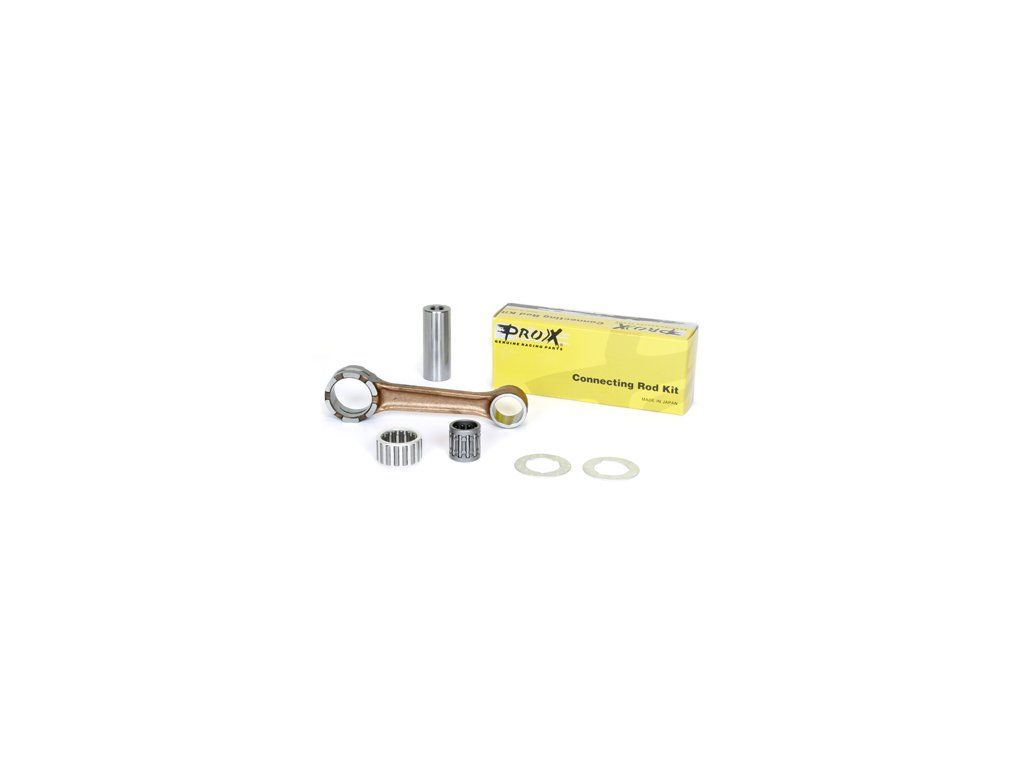

Obsah balenia
- Oceľová kovaná ojnica ProX 03.2310F1 ksRozteč osí 110 mm
- Spodný ojničný čap1 ksØ 22 mm × dĺžka 56,4 mm
- Spodné ojničné ložisko1 ksPlochá klietka Flat Big-End Cage
- Ihlové ložisko piestneho čapu1 ks
- Axiálne podložky22 × 37 × 1 mm
Balenie je určené na výmenu jednej ojnice.
Pri servise
Výmenu ojnice spoj s kontrolou hlavných ložísk, tesnení a hádzavosti kľukového hriadeľa. Rozlisovanie, zalisovanie čapu a vycentrovanie zostavy vyžaduje príslušné vybavenie; montážne vôle a uťahovacie momenty ber zo servisných údajov konkrétneho motora. Pri dvojtakte skontroluj aj mazanie piestneho čapu a tesnosť kľukovej skrine.
Kompatibilita
Porovnaj značku, celé označenie modelu, modelový rok a upresnenie. Pomlčka označuje model, pri ktorom katalóg neuvádza ročníky.
| Značka | Model | Modelové roky | Upresnenie |
|---|---|---|---|
| Yamaha | DT 200 R | — | Ojničná sada |
| Yamaha | IT 200 | — | Ojničná sada |
| Yamaha | YFS 200 Blaster | 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 | Ojničná sada |
V tomto zozname sa nenašla zhoda pre zadaný model alebo rok.
O značke ProX Racing Parts
ProX Racing Parts vyrába náhradné diely pre opravy motocyklov, štvorkoliek a ďalších motorových strojov. V ponuke má piesty, ojničné sady, spojkové diely, ložiská aj tesnenia. Pri ojničných sadách stavia na dvojito kovaných oceľových ojniciach a rozmeroch pre konkrétne sériové motory.
Dodatočné parametre
| Kategória: | Kľukové hriadele a ojnice |
|---|---|
| Hmotnosť: | 0.42 kg |
| EAN: | 03.2310F |
| Typ dielu: | Ojničná sada |
| Typ motora: | 2T |
| Katalógové číslo výrobcu: | 03.2310F |
| Typ motora: | 2T |
| Materiál ojnice: | Dvojito kovaná oceľ |
| Uloženie veľkého oka: | Ihlové ložisko – plochá klietka |
| Rozteč osí ojnice: | 110 mm |
| Priemer malého oka: | 21 mm |
| Priemer veľkého oka: | 29 mm |
| Šírka malého oka: | 18 mm |
| Šírka veľkého oka: | 17 mm |
| Celková dĺžka ojnice: | 142 mm |
| Spodný čap – priemer × dĺžka: | 22 × 56,4 mm |
| Axiálne podložky – rozmery: | 22 × 37 × 1 mm |
