PROX Ojničná sada KTM SX 250 '90-'99, EXC 250 90-99, EXC 300 '90-'03
Kód: 03.6311
Súvisiaci tovar
Podrobný popis

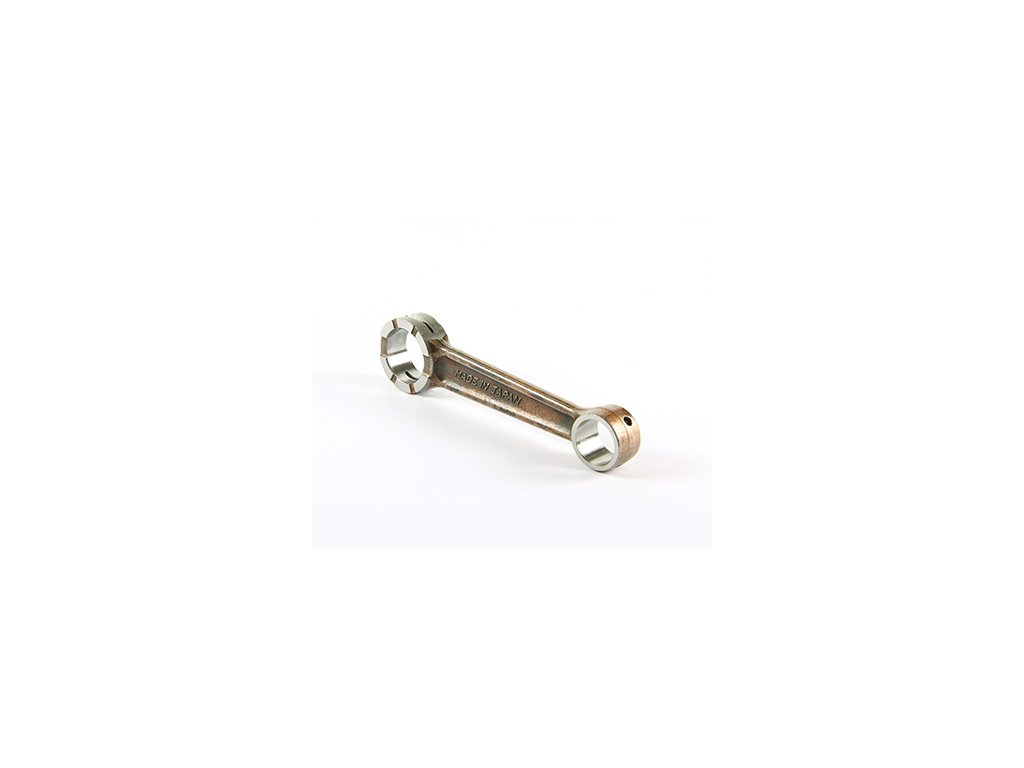

ProX 03.6311 – ojničná sada 2T
Ojničná sada ProX 03.6311 na opravu kľukového mechanizmu dvojtaktného motora, napríklad KTM 250 EXC. Kovaná oceľová ojnica má rozteč osí 132 mm.
Konštrukcia a použitie
Pri oprave kľukového hriadeľa rieši táto sada opotrebovanie ojnice a jej uloženia. Rozteč 132 mm je vzdialenosť medzi osou piestneho a spodného ojničného čapu; spolu s priemermi oboch očiek určuje konkrétne vyhotovenie dielu.
Ojnica je z ocele a vzniká dvojitým kovaním v zápustke určenej pre daný diel. Pri kovaní sa usporiada štruktúra materiálu v smere tvaru ojnice, ktorá pri každej otáčke prenáša striedavé tlakové a ťahové zaťaženie medzi piestom a kľukovým hriadeľom.
V dvojtaktnom motore treba pri kontrole ojnice skontrolovať aj ihlové ložisko piestneho čapu. Opotrebované horné uloženie môže zostať zdrojom vôle aj po oprave spodného oka; sada preto zahŕňa aj toto uloženie.
Povrch tohto výkovku je upravený omieľaním. Tento výrobný krok zjemňuje povrchové nerovnosti a prechody na ojnici, ktorá je počas chodu motora opakovane namáhaná.
- Konkrétne vyhotovenie ProX 03.6311 s roztečou osí 132 mm.
- Oceľový výkovok pre opakované zaťaženie kľukového mechanizmu.
- Ojničné ložisko a ojnica v jednej sade.
Obsah balenia
- Oceľová kovaná ojnica ProX 03.63111 ksRozteč osí 132 mm
- Spodný ojničný čap1 ksØ 24 mm × dĺžka 59,6 mm
- Spodné ojničné ložisko1 ks
- Ihlové ložisko piestneho čapu1 ks
- Axiálne podložky24 × 40 × 1 mm
Balenie je určené na výmenu jednej ojnice.
Pri servise
Výmenu ojnice spoj s kontrolou hlavných ložísk, tesnení a hádzavosti kľukového hriadeľa. Rozlisovanie, zalisovanie čapu a vycentrovanie zostavy vyžaduje príslušné vybavenie; montážne vôle a uťahovacie momenty ber zo servisných údajov konkrétneho motora. Pri dvojtakte skontroluj aj mazanie piestneho čapu a tesnosť kľukovej skrine.
Kompatibilita
Porovnaj značku, celé označenie modelu, modelový rok a upresnenie.
| Značka | Model | Modelové roky | Upresnenie |
|---|---|---|---|
| KTM | 250 EXC | 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 | Ojničná sada |
| KTM | 250 SX | 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 | Ojničná sada |
| KTM | 300 EXC | 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 | Ojničná sada |
V tomto zozname sa nenašla zhoda pre zadaný model alebo rok.
O značke ProX Racing Parts
ProX Racing Parts vyrába náhradné diely pre opravy motocyklov, štvorkoliek a ďalších motorových strojov. V ponuke má piesty, ojničné sady, spojkové diely, ložiská aj tesnenia. Pri ojničných sadách stavia na dvojito kovaných oceľových ojniciach a rozmeroch pre konkrétne sériové motory.
Dodatočné parametre
| Kategória: | Kľukové hriadele a ojnice |
|---|---|
| Hmotnosť: | 0.6 kg |
| EAN: | 03.6311 |
| Typ dielu: | Ojničná sada |
| Typ motora: | 2T |
| Katalógové číslo výrobcu: | 03.6311 |
| Typ motora: | 2T |
| Materiál ojnice: | Dvojito kovaná oceľ |
| Uloženie veľkého oka: | Ihlové ložisko |
| Rozteč osí ojnice: | 132 mm |
| Priemer malého oka: | 22 mm |
| Priemer veľkého oka: | 30 mm |
| Šírka malého oka: | 17 mm |
| Šírka veľkého oka: | 17 mm |
| Celková dĺžka ojnice: | 167,75 mm |
| Spodný čap – priemer × dĺžka: | 24 × 59,6 mm |
| Axiálne podložky – rozmery: | 24 × 40 × 1 mm |
