WOSSNER Piest KTM DUKE 390 '13-'24, Adventure 390 '20-'24 rozmer: 88,94 mm

Kovaná piestna sada Wössner 4012DA

Konštrukcia a použitie

Kovaná piestna sada Wössner 4012 je určená pre KTM DUKE 390, KTM RC 390. Konkrétne modelové roky sú uvedené v kompatibilite.

Piest používa 3 piestne krúžky. Krúžky utesňujú priestor medzi piestom a valcom a odvádzajú časť tepla z piesta do valca.

Kompresná výška 26 mm označuje vzdialenosť od osi piestneho čapu k hornej hrane piesta. Piestny čap má priemer 19 mm. Tieto rozmery musia zodpovedať motoru a jeho ojnici.

Vyhotovenie s plynovými kanálikmi využíva tlak spaľovacích plynov na pritlačenie krúžku k stene valca. Ide o konštrukčnú vlastnosť tohto piesta, ktorú treba zohľadniť pri výbere krúžkov a čistení piesta.

Pred montážou zmeraj valec vo viacerých miestach a over jeho opotrebenie, ovalitu a montážnu vôľu. Rozmer piesta vyber podľa merania a servisných údajov; nominálny objem motora ani označenie na starom pieste nestačia.

Technické údaje

Priemer piesta

88,94 mm

Typ produktu

Kovaná piestna sada

Kód výrobcu

4012DA

Materiál

Kovaná hliníková zliatina

Priemer valca

89 mm

Zdvih

60 mm

Kompresná výška

26 mm

Priemer piestneho čapu

19 mm

Kód piestneho čapu

WP028-SP

Kód poistiek čapu

CW19

Kompresný pomer

13,2:1

Počet krúžkov

3

Vyhotovenie piesta

Slipper – odľahčená sukňa

Plynové kanáliky piesta

Áno

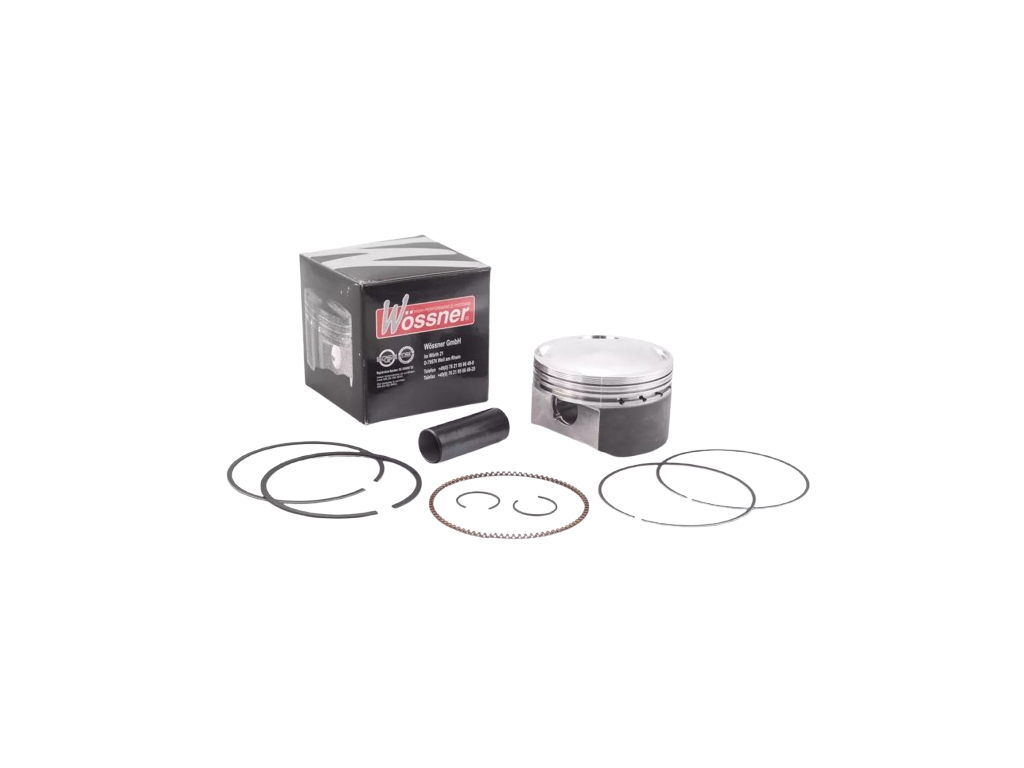

Obsah balenia

• Kovaný piest Wössner1 ks
• Sada piestnych krúžkov1 sada
• Piestny čap1 kskód WP028-SP; priemer 19 mm
• Sada poistiek piestneho čapu1 sadaKód CW19.

Pri montáži

Pred montážou zmeraj valec, skontroluj vôľu piestu, koncovú vôľu krúžkov a smer montáže. Valec priprav podľa typu jeho povrchu a všetky hodnoty porovnaj so servisným manuálom motora.

Kompatibilita

Vyhľadaj značku, model alebo modelový rok.

O značke Wössner

Wössner vyrába piesty, piestne krúžky, ojnice a ďalšie motorové diely pre motocykle, ATV, vodné a snežné skútre.
