WOSSNER Sada piestov Arctic Cat Snow Mobile CF8 Crossfire 800EFI Sno Pro, M8 '07-'09

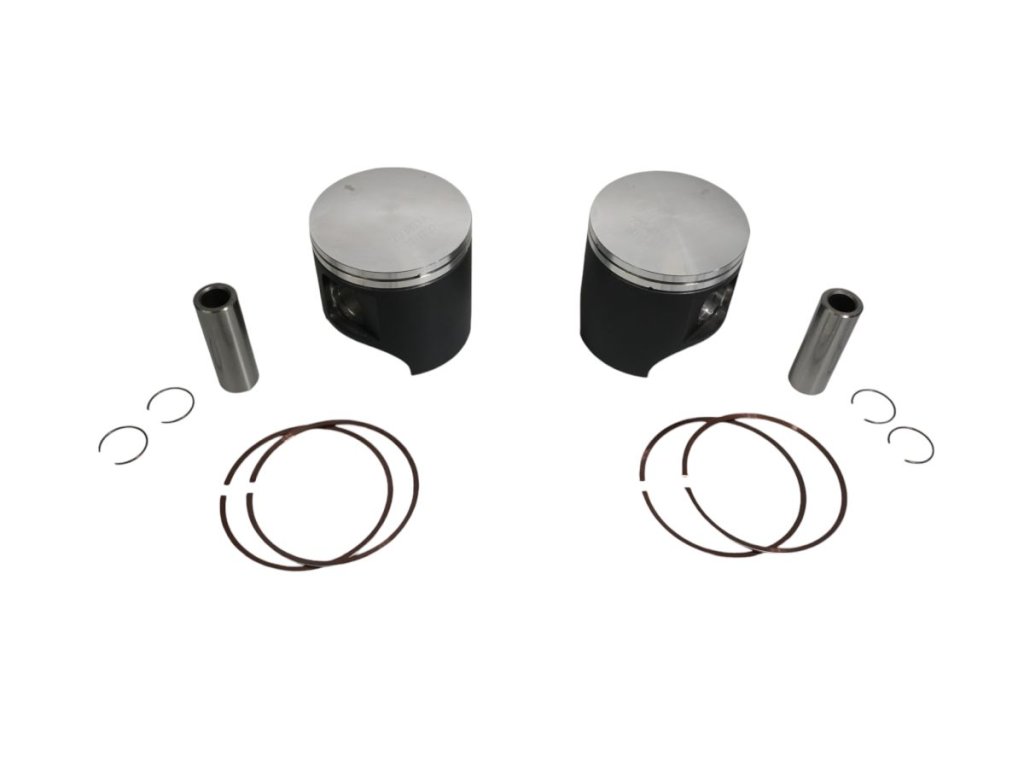

Sada dvoch kovaných piestov Wössner K7038DA-2

Konštrukcia a použitie

Wössner K7038DA-2 je sada dvoch kovaných piestov pre uvedené dvojvalcové dvojtaktné motory Arctic Cat 800. Je určená pre generáciu motorov z rokov 2007, 2008 a 2009; nejde o rovnakú sadu ako K7076 pre neskoršie motory 800 a 8000.

Každý piest používa dva krúžky, takže balenie obsahuje štyri krúžky RST8500. Súčasťou sú dva čapy WP122 a ich poistky CW22. Výmena oboch piestov spolu umožňuje obnoviť oba valce jednou zodpovedajúcou sadou.

Výrobca predpisuje montážnu vôľu 0,13 mm. Pre nominálny valec 85 mm uvádza piest 84,87 mm. Valce s povrchovou úpravou musia mať zachovanú funkčnú pracovnú plochu; piest sa nemontuje do poškodeného povlaku bez opravy valca.

Pred montážou skontroluj vôľu koncov krúžkov, stav drážok a uloženie čapov. Ihličkové ložiská horného oka ojnice sú v katalógu vedené ako dodatočné diely a nie sú súčasťou uvedeného obsahu sady.

Technické údaje

Výrobca

Wössner

Typ produktu

Kovaná piestna sada

Kód výrobcu

K7038DA-2

Materiál

Kovaná hliníková zliatina

Priemer valca

85 mm

Zdvih

70 mm

Kompresná výška

38 mm

Priemer piestneho čapu

22 mm

Kód piestneho čapu

WP122

Kód poistiek čapu

CW22

Kód piestnych krúžkov

RST8500

Počet krúžkov na piest

2

Typ motora

2T

Počet piestov v sade

2

Počet krúžkov v sade

4

Priemer piesta

84,87 mm

Predpísaná montážna vôľa piestu

0,13 mm

Obsah balenia

• 2 kované piesty
• 4 piestne krúžky RST8500 – 2 na každý piest
• 2 piestne čapy WP122
• Poistky piestnych čapov CW22

Pri montáži

Pred montážou zmeraj valec, skontroluj vôľu piestu, koncovú vôľu krúžkov a smer montáže. Valec priprav podľa typu jeho povrchu a všetky hodnoty porovnaj so servisným manuálom motora.

Kompatibilita

Vyhľadaj značku, model alebo modelový rok.

O značke Wössner

Wössner vyrába piesty, piestne krúžky, ojnice a ďalšie motorové diely pre motocykle, ATV, vodné a snežné skútre.
